穿孔式干簧管感应器
穿孔式干簧管感应器的干簧管置于壳中,引脚外露,应用于PCB插件工艺.两个引脚之间的距离从10.16到20.32毫米不等,我们提供常开,常闭,切换型,以及保持型等多种型号.

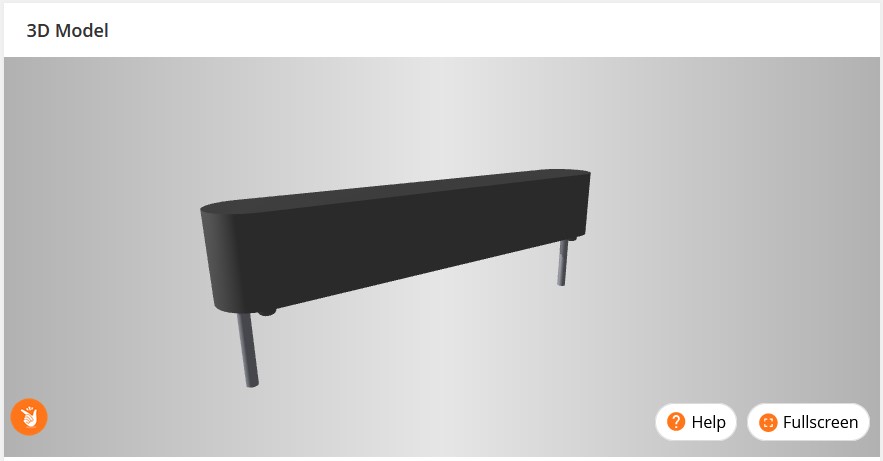

符号、PCB 布局和 3D 文件
我们的合作伙伴 SnapEDA.com 为我们的 THT 和 SMD 产品提供所有符号、PCB 布局和 3D 文件。 可以免费下载，已经是您最喜欢的 CAD 系统格式！
优势比较

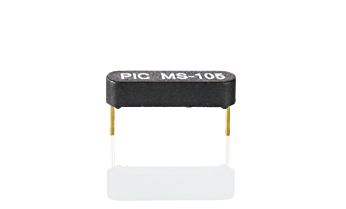

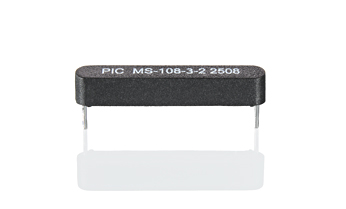

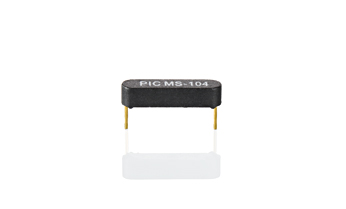

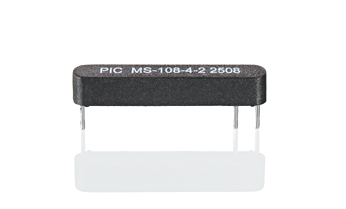

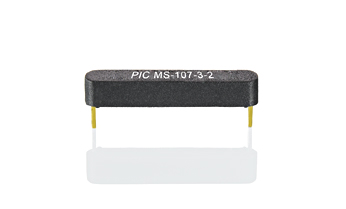

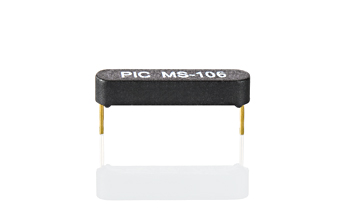

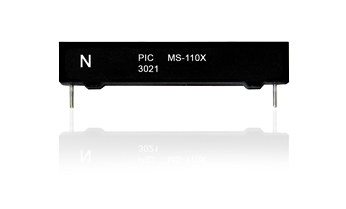

尺寸:特性:| MS-104-3 | MS-105-3 | MS-106-3 | MS-107-3 | MS-108-3 | MS-108-4 | MS-108-5 | MS-110X | ||
| 接触方式 | A | A | A | A | A | C | A | E | |
| 最大接触功率 | W/VA | 10 | 10 | 10 | 10 | 10 | 5 | 10 | 5 |
| 最大开关电流 | A | 0.5 | 0.5 | 0.7 | 0.7 | 1 | 0.25 | 0.3 | 0.5 |
| 最大开关电压(直流) | VDC | 150 | 150 | 180 | 180 | 200 | 175 | 200 | 140 |
| 最大开关电压(交流) | VAC | 120 | 120 | 130 | 130 | 140 | 120 | 260 | 100 |
| 闭合灵敏度范围 | AT | 10 - 20 | 10 - 20 | 10 - 25 | 10 - 25 | 10 - 25 | 15 - 30 | 15 - 30 | |
| 工作温度 | °C | -20 到 +85 | -20 到 +85 | -20 到 +85 | -20 到 +85 | -20 到 +85 | -20 到 +85 | -20 到 +85 | -20 到 +85 |
| 外壳材质 | PA-GF | PA-GF | PA-GF | PA-GF | PA-GF | PA-GF | PA-GF | PA-GF |
穿孔式干簧管感应器的优点
- 外壳进一步提高干簧管的耐机械冲击能力
- 引脚间距从10.16到20.32毫米不等
- 定制任何客户需要的版本
